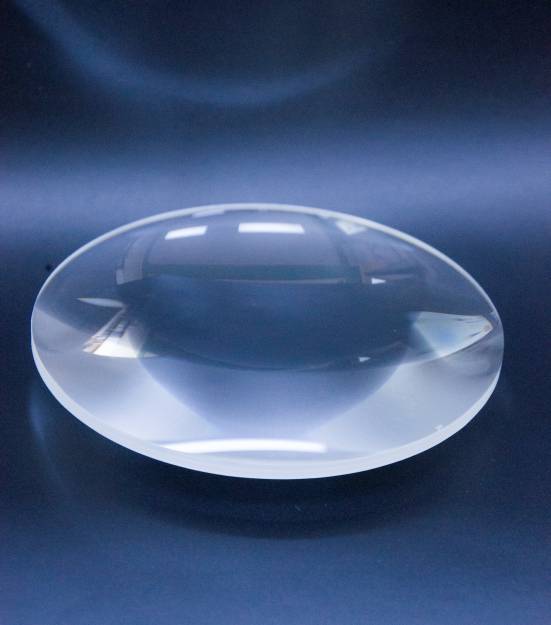

K9双凸透镜
规格参数：
尺寸公差 +0.0/-0.02mm
厚度公差 ±0.02mm
设计波长 546.1nm
偏心 <1分
通光孔径 >90%
焦距公差 ±2%
面形 <λ/4@632.8nm
表面质量 20/10
倒角 保护性
型 号 DCX0801 DCX0802 DCX0803 DCX0804 DCX0805 DCX0806 DCX0807 DCX0808 DCX0809 DCX0810 DCX0811 DCX0812 | 焦距(mm) 25.4 35.4 50.0 75.0 100.0 125.0 150.0 200.0 250.0 300.0 500.0 1000.0 | (mm) 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 | R1=R2(mm) 24.71 35.09 50.92 77.04 103.05 129.02 154.97 206.84 258.70 310.55 517.91 1036.23 | Tc(mm) 9.0 6.8 5.2 4.1 3.6 3.3 3.0 2.8 2.6 2.5 2.3 2.2 | Te(mm) 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 | fb(mm) 22.2 32.7 48.3 73.6 98.8 123.9 149.0 199.0 249.1 299.2 499.2 999.3 |
备注：其他尺寸可以定制，也可以根据客户需要镀膜。
